كابل تسخين الدائرة المتوازية # FCW

وصف كابل تسخين الدائرة المتوازية

Jiahong كابل تسخين الدائرة المتوازية هو كابل تسخين ثابت للموصل المزدوج.

وهي مصممة للأنابيب ، خزان التخزين وغيرها من المعدات تتبع الحرارة في التطبيقات الصناعية.

يستخدم على نطاق واسع في أنابيب الصلب الكربوني ، أنابيب الفولاذ المقاوم للصدأ ، الأنابيب المعدنية المطلية أو غير المطلية.

الطرز الشائعة في الأسواق تتراوح بين 10 و 40.

يمكنك أيضًا تخصيص أي كابل تسخين كهربائي تريده.

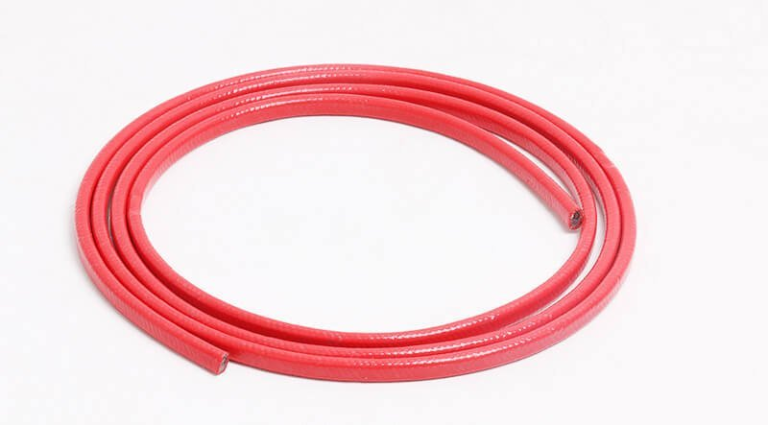

الشكل 1: كابلات تسخين كهربائية ثابتة متوازية

Jiahong كابل تسخين الدائرة المتوازية يسخن من خلال أسلاك التسخين بشكل متوازي.

إنه البناء المتوازي الذي يسمح بقطعه إلى الطول وإنهاء في الحقل.

الجهد المقنن لهذا الكابل هو 230 فولت لسوق أوروبا ، 240 فولت لسوق أمريكا.

أقصى درجة حرارة للتعرض هي من من من من من من^س(F)^سج) والحد الأدنى لدرجة حرارة التركيب هو-40^سج.

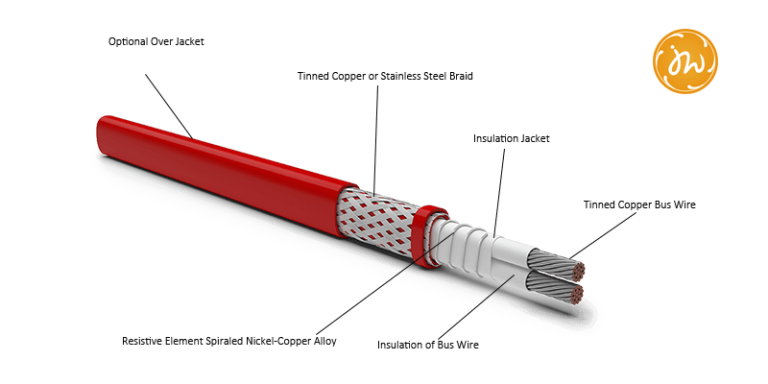

الشكل 2: هيكل كابل تسخين الدائرة المتوازية

Jiahong كابل تسخين الدائرة المتوازية له هيكل من 7 طبقات.

الطبقة الداخلية عبارة عن أسلاك ناقل نحاسية معلبة ثنائية 12 AWG توفر تيارًا كهربائيًا موثوقًا ومتسقًا.

عزل الموصل مصنوع من FEP.

تضمن سترة الاقتران سلكين للحافلات معًا وتوفر سطح تغليف لسلك نيتشروم. سلك التسخين مصنوع من النيكل والكروم.

يلف حول سترة الاقتران في كل مسافة محددة أخرى ، ويتصل طرفان من سلك التسخين بأسلاك الحافلة.

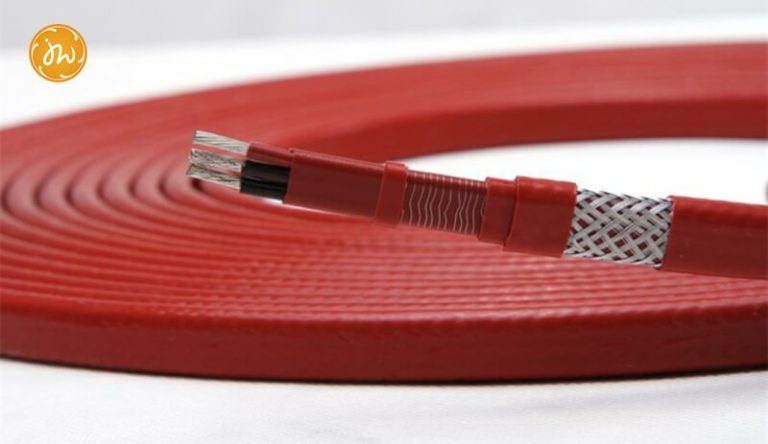

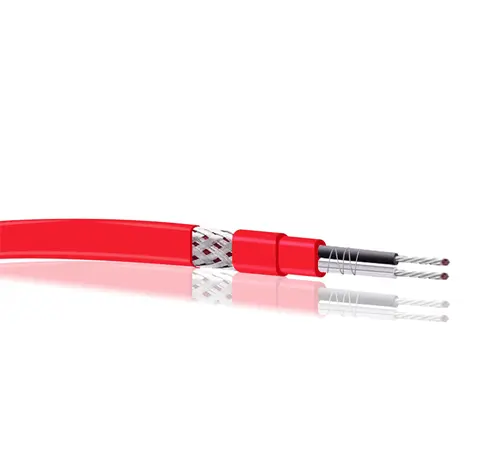

الشكل 3: كابل التدفئة المتوازي

تشكل المسافة بين نقاط اتصال الموصل طول منطقة التسخين.

يستخدم العزل FEP الخارجي أساسا لتوفير الحماية ضد مخاطر التطبيقات البيئية.

جديلة النحاس المطلية تزيد من البناء القوي ، وتوفر المسار الأرضي والحماية الإضافية في أي مكان.

سترة فوق مصنوعة من فلوروبوليمر.

لقد انتهى الجديلة لتوفير الحماية من معظم المحاليل المائية والتآكل الكيميائي.

كابل تسخين الدائرة المتوازية من Jiahong هو كابل تسخين مقاوم للانفجار.

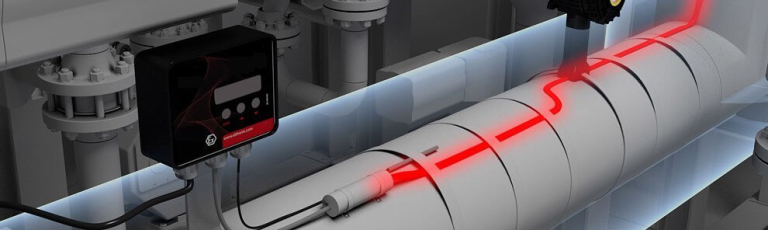

الشكل 4: أنابيب صناعية تتبع الحرارة وكابلات التدفئة الموازية

يمكن استخدامها في منطقة خطرة. تصنيف المنطقة المناسبة هو المنطقة 1 ، والمنطقة 2 (الغاز) ، والمنطقة 21 ، والمنطقة 22 (الغبار) والموقع العادي.

يتطلب كابل تسخين الدائرة المتوازية من Jiahong مهندس تركيب محترف ومخطط تركيب الأسلاك.

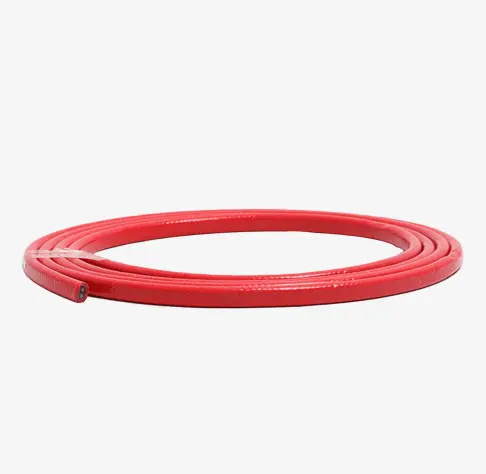

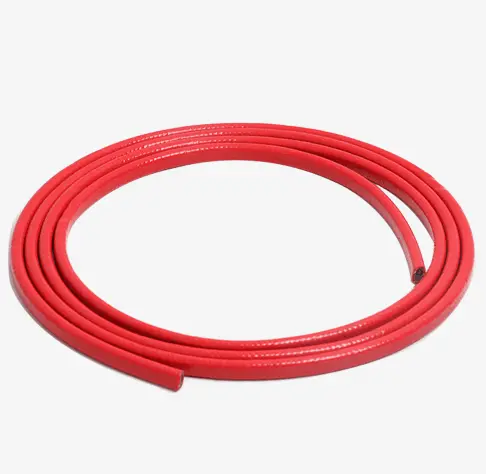

الشكل 5: كابلات تدفئة الدوائر المتوازية الملفوفة

تقدم Jiahong مجموعة كاملة من المكونات لاتصالات الطاقة والتوصلات وأختام النهاية ، إلخ.

يمكن استخدام كابل تسخين الدائرة المتوازية من Jiahong كبديل اقتصادي لكابلات التسخين ذاتية التنظيم.

لأنه لا يتطلب المزيد من المهارة للتثبيت فحسب ، بل يتطلب أيضًا أنظمة تحكم ومراقبة أكثر تقدمًا.

يعمل كابل تسخين الدائرة المتوازية من Jiahong بشكل عام مع العديد من منظمات الحرارة الصناعية الدقيقة.

يتم استخدام منظمات الحرارة لمراقبة وكشف درجة حرارة سطح الأنبوب الساخن ومن ثم إجراء التغيير المناسب.

يحتاج إلى 3 قطع على الأقل من منظمات الحرارة.

يتم تثبيت منظم الحرارة الأول عند مدخل الأنبوب ، ويتم تثبيت الثاني في منتصف خط الأنابيب ويتم تثبيت الأخير عند مخرج خط الأنابيب.ه الأنابيب.

إذا كان الأنبوب أطول بكثير ، فقد تكون هناك حاجة إلى بعض منظمات الحرارة الإضافية.

جميع كابلات تسخين الدوائر المتوازية Jiahong معبأة بشكل عام مع بكرات خشبية أو بكرات بلاستيكية.

في العادة ، نوصل صولًا إلى بكرة. يمكن للعملاء خفض الطول المطلوب وفقًا للطلبات العملية.

لقد مر كابل التدفئة المتوازي من Jiahong بالفعل بجهاز IEC EX و ATEX و CE للسوق الأوروبي ، و EAC للسوق الروسية.
